Краткое вступление

Здесь вы сможете посмотреть маркировку микросхем, которая может понадобиться при ремонте ноутбука Xiaomi Mi Notebook Pro 15.6 2018 года для определения (если подгорела) и оперативного заказа микросхем. А те у кого нет такого аппарата смогут просто поглазеть как устроены современные переносные ЭВМ

Обзор ноутбука Xiaomi Mi Notebook Pro 15.6 2017 года

Приобрести на Aliexpress


Original Xiaomi Mi Laptop Notebook 15.6" Pro Enhanced i7-10510U 16GB RAM 1TB SSD 100% sRGB Ultra Slim FHD Screen MX250 Computer
Цена: 1359$



*это конечно уже новые нафаршированные версии. *помните про превышение порога стоимости посылки

Ремонтные статьи

Замена микросхемы аудио-кодека Realtek ALC298 ноутбука Xiaomi Mi Notebook Pro 15.6
Замена аккумулятора R15B01W ноутбука Xiaomi Mi Notebook Pro 15.6

Обновление от 31.10.2023: Схема электрическая принципиальная на ноутбук Xiaomi

Да, может это не именно на эту модель, но то что я смотрел на плате совпадало со схемой (то есть изменения между платами не очень большие).

Xiaomi_Mi_Notebook_Pro_15_Enchanced_Edition_Inventec_A10_R15_6050A2940901.pdf

Как разобрать?

Открутить все винтики, в том числе один будет под ножкой (её необходимо снять!).

Далее аккуратно наточенной пластиковой картой или открывашкой пройтись по периметру отщелкивая защелки, желательно помогать присоской.

После этого крышку убираем, на плате ничего н замыкаем...

Необходимо конечно же обесточить устройство путем отключения шлейфа аккумуляторной батареи (показано на фото!).

Ну а далее можно уже и сообразить.

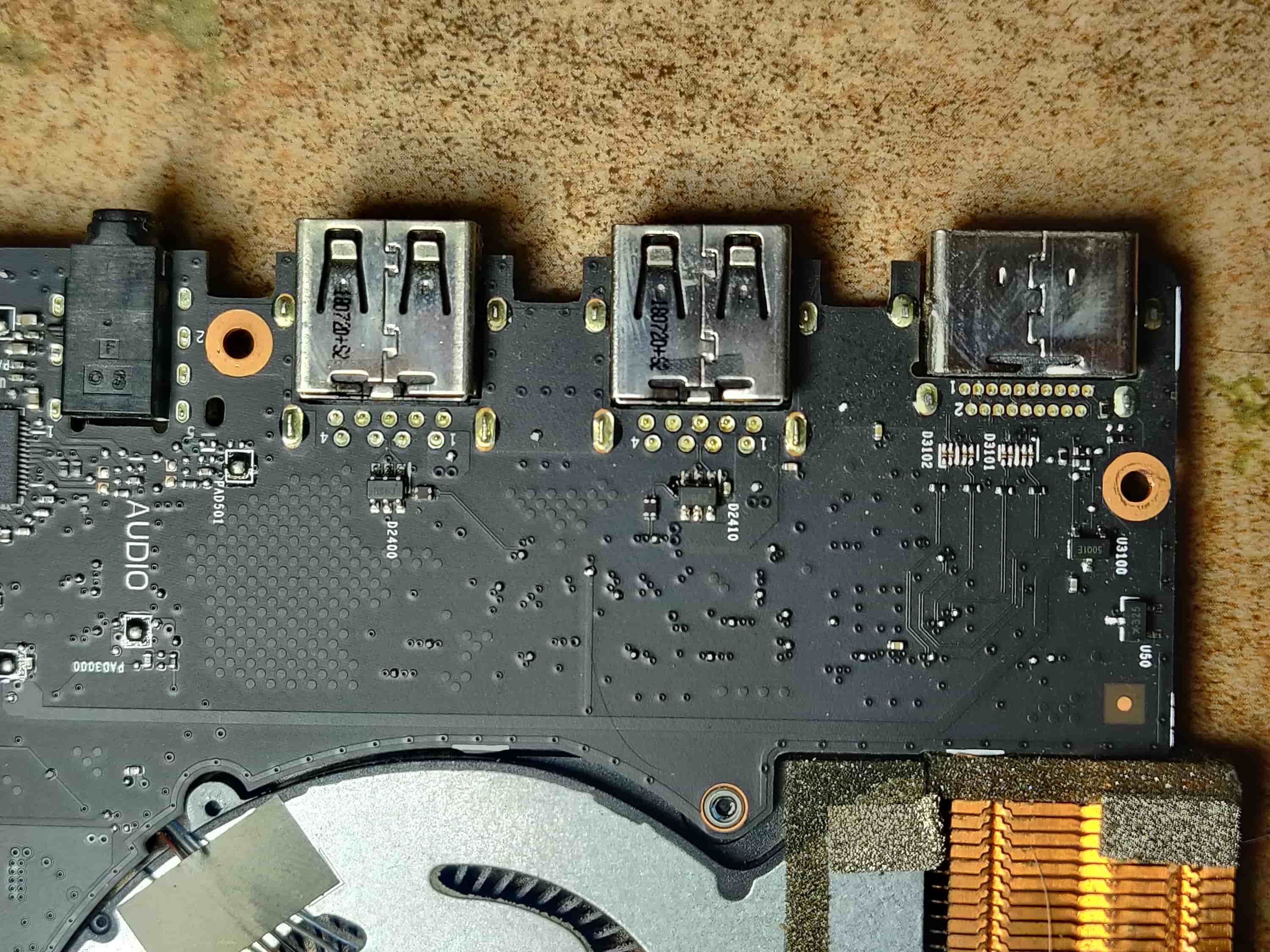

USB 3.0 Type-A

544BV 8Y503USB Charging Port Controller and Power Switch TPS2544
Купить на Aliexpress (от 0.65$/pcs): https://ali.ski/gqxCBT

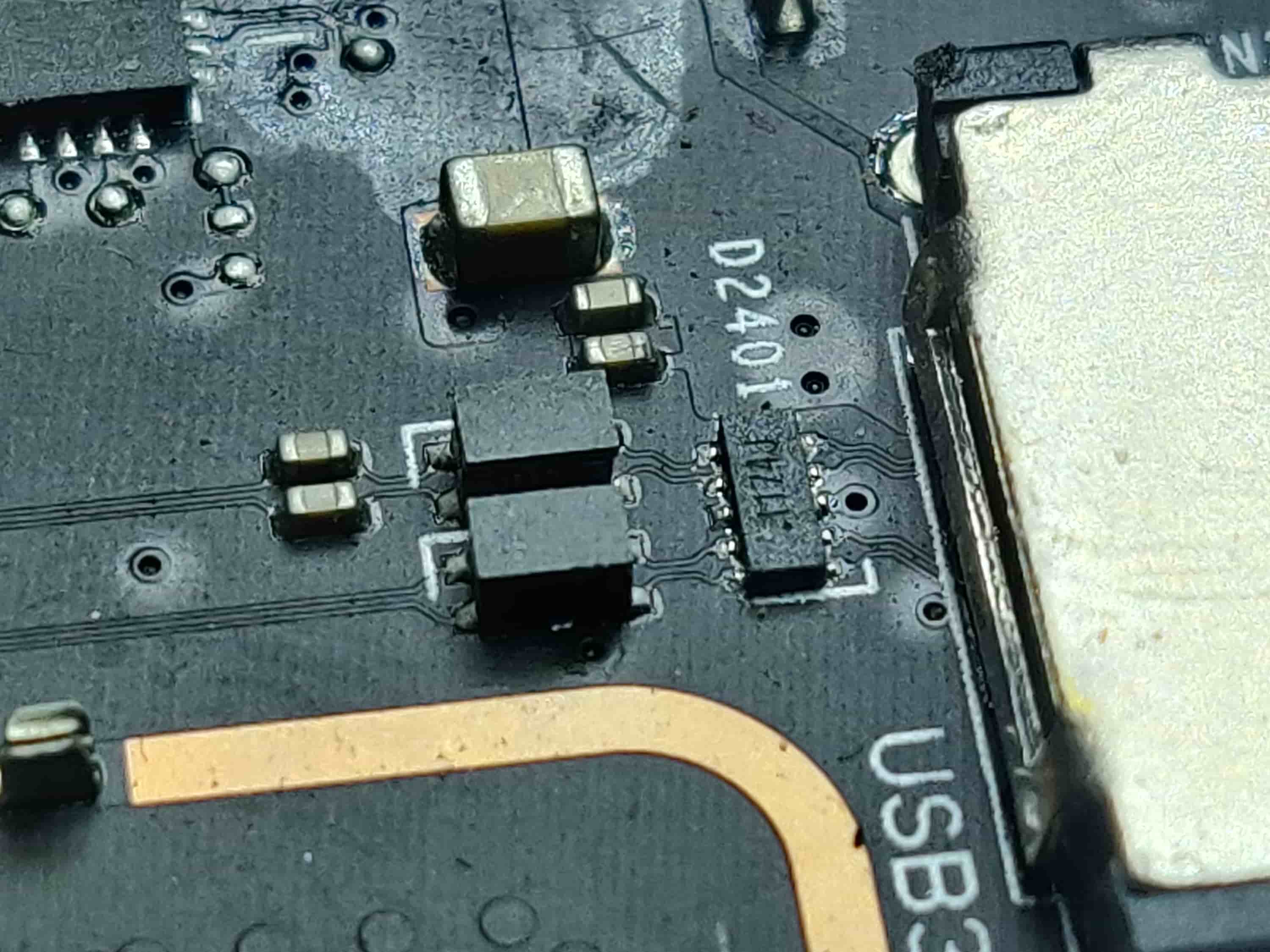

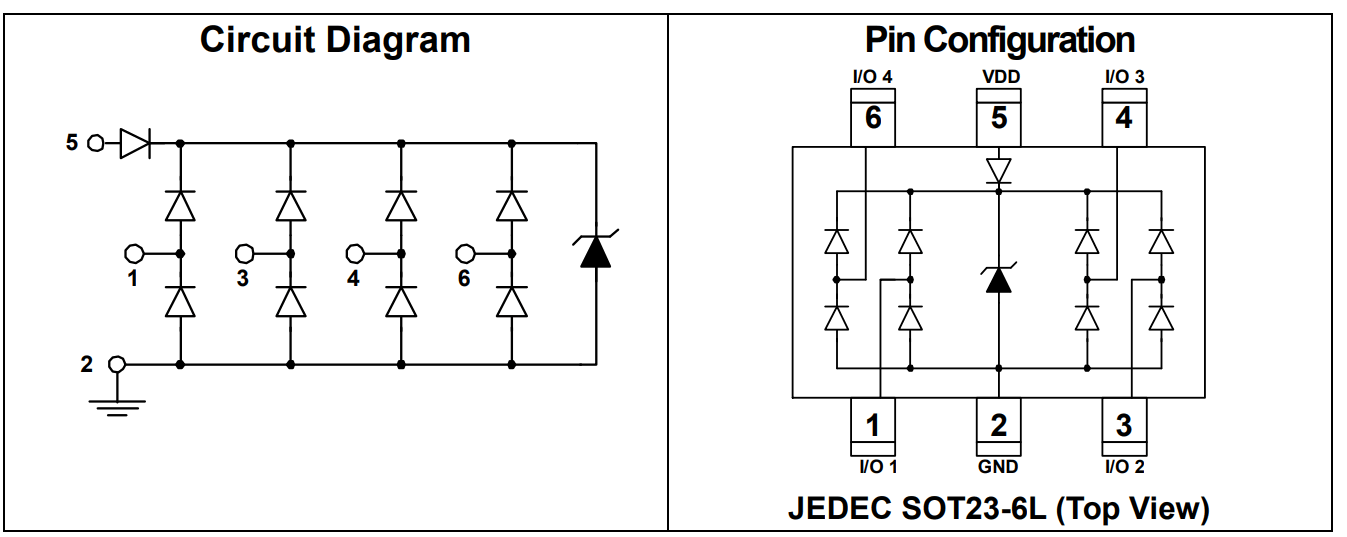

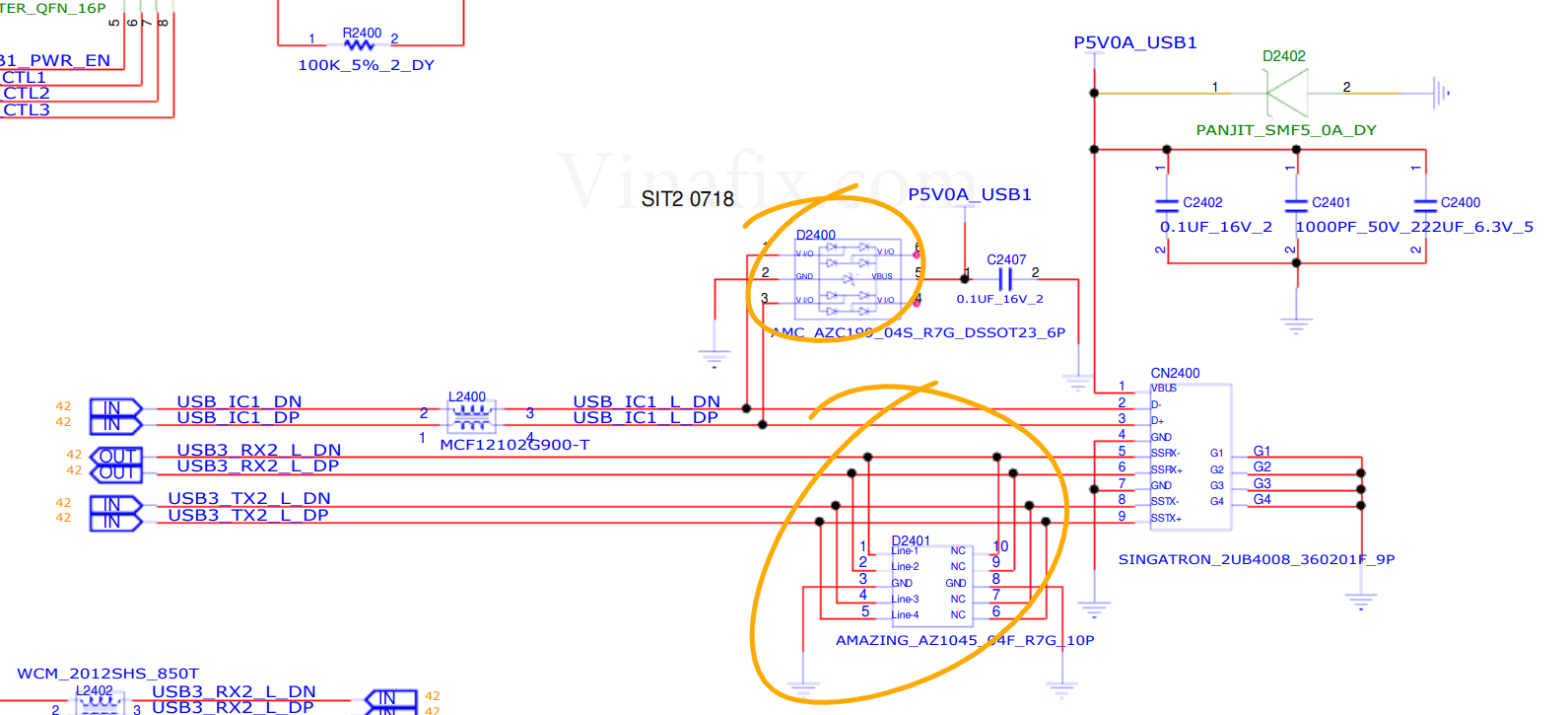

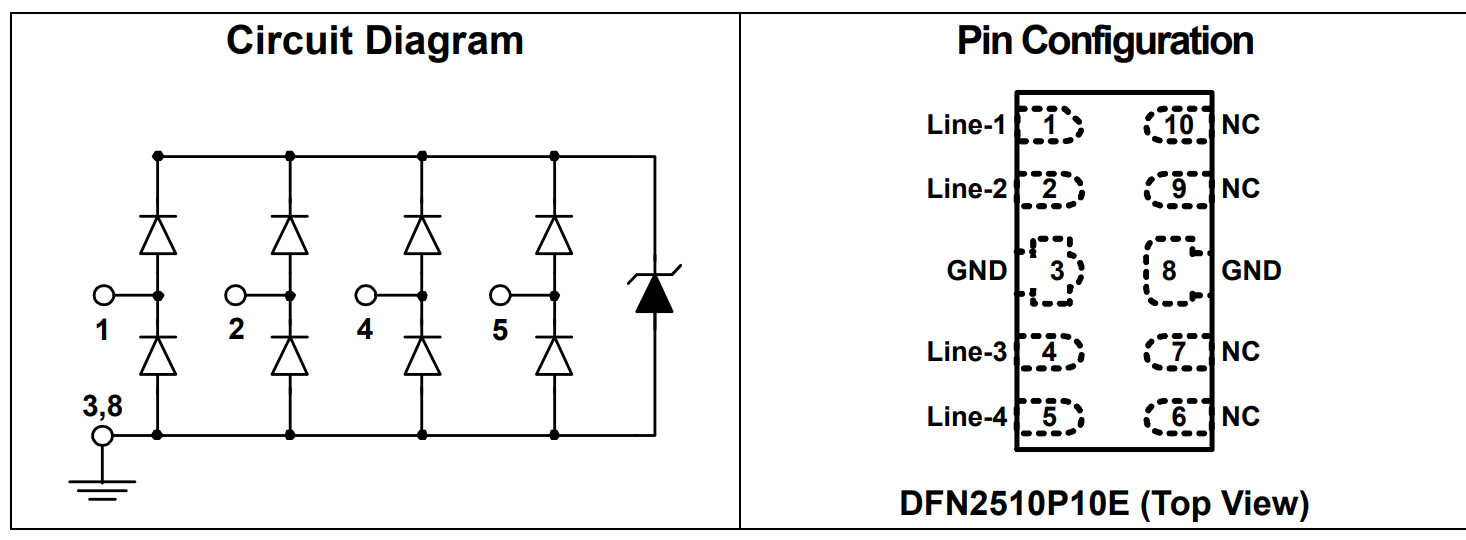

Сзади защитные диоды C94 H: Low Capacitance ESD Protection Array For High Speed Data Interfaces AZC099-04S
Купить на Aliexpress (1.2$/10pcs): https://ali.ski/mqMzG

USB Type-C PD

Dual-mode DisplayPort™ version 1.2 Repeater PBS8330B
Купить на Aliexpress (1.2$/10pcs): https://ali.ski/FO_wi

Single Port USB 3.0 Repeater PS8713
Купить на Aliexpress (1.2$/1pcs): https://ali.ski/vb4KLA

Type-C Power Delivery Controller RTS5441P
Купить на Aliexpress (1.5$/1pcs): https://ali.ski/SnfQU

8S30 TI USB Type- Port Protector: Short-to-VBUS Overvoltage and IEC ESD Protection TPD8S300
Купить на Aliexpress (14$/10pcs): https://ali.ski/9mGGi

X5PT5 SKK61311 USB PD and Type-C current-limited power switch NX5P3290
Купить на Aliexpress (2.5$/1pcs): https://ali.ski/68RHp

Cardreader

REALTEK RTS5170 Cardreader Chip RTS5170
Купить на Aliexpress (2.77$/1pcs): https://ali.ski/FR_tAl

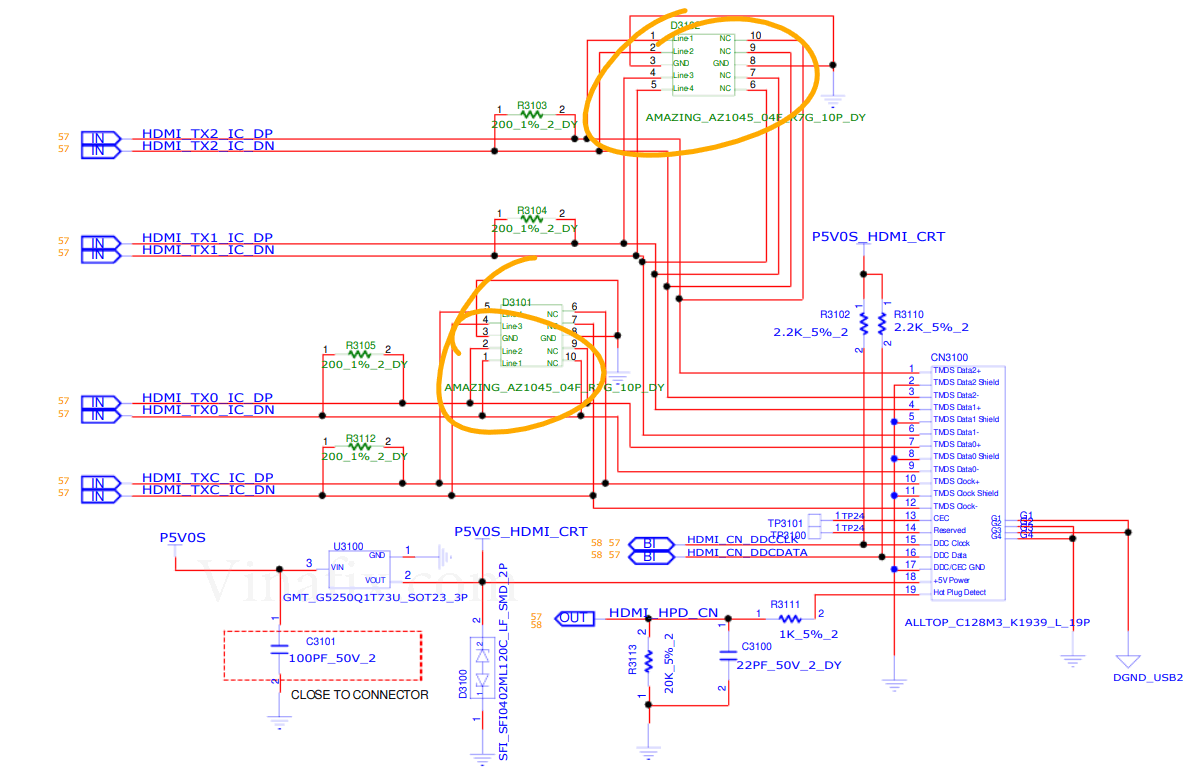

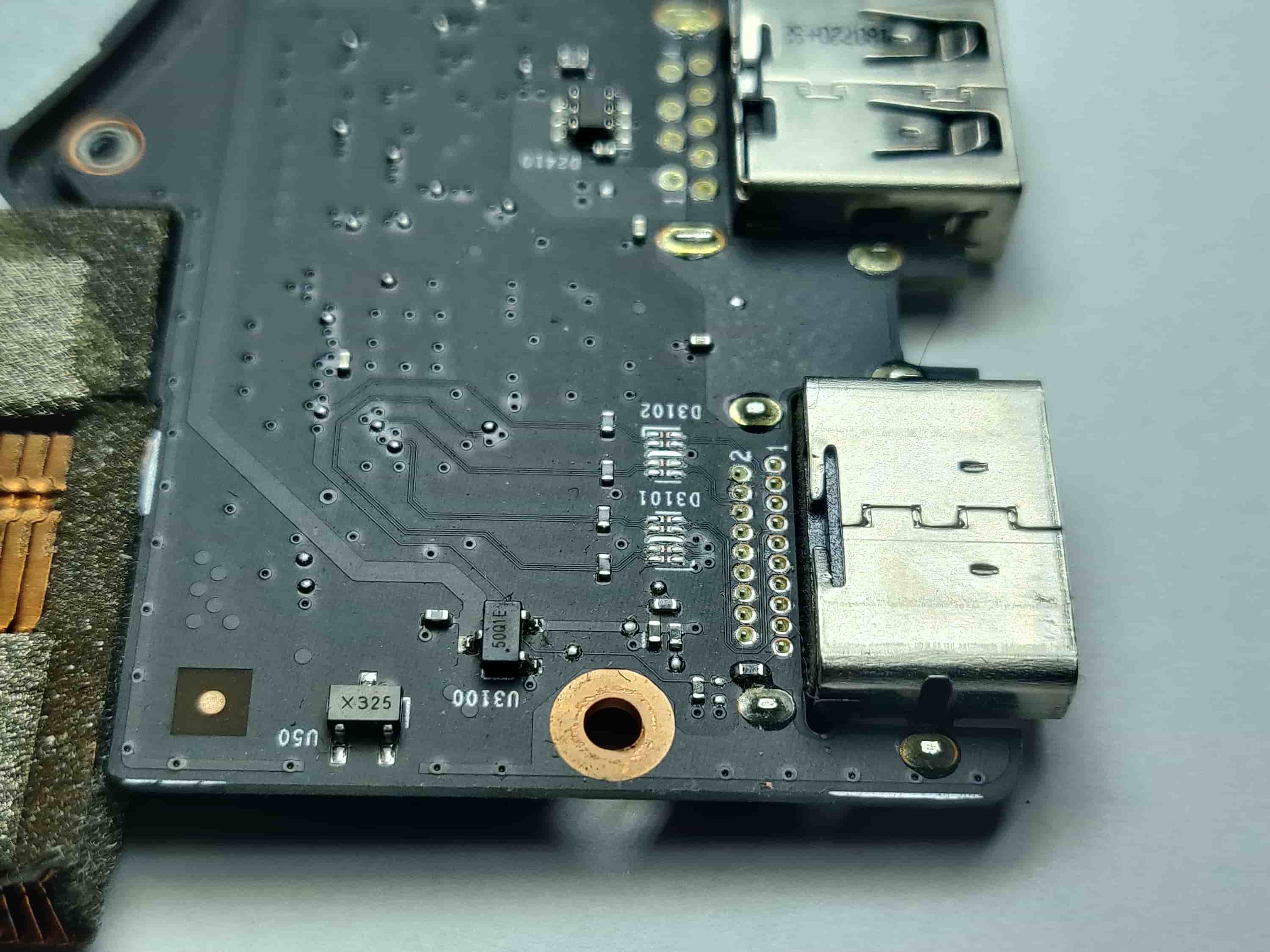

HDMI

Jitter Cleaning Repeater PS8407
Купить на Aliexpress (23$/10pcs): https://ali.ski/J4Es2j

WiFi

Intel Dual Band Wireless-AC 8265

Оперативная память

Дискретная видеокарта

Процессор

Аудио-кодек и разъем 3.5мм

Realtek ALC298 Audio Codec (Audio Controller)

Купить на Aliexpress (9.69$/2pcs): https://fas.st/x6XBb

Аудио-усилитель для динамиков

5766m Texas Instruments TAS576xM 2x50-W/4-Ω PurePath™ Smart Amp
Купить на Aliexpress (3.3$/1pcs): https://ali.ski/cZFeF9

Аккумуляторная батарея (обновление от 16.09.2023)

Rechargeable Li-ion Battery Pack R15R01W 8.7V

Будьте осторожны с покупкой аккумуляторов на Aliexpress, могут быть некачественные копии.

Купить на Aliexpress (32$/1pcs): R15B01W Laptop Battery For Xiaomi Pro 15.6" GTX TM1701 Series Notebook

Вентиляторы (обновление от 16.09.2023)

Знаю, что у многих возникают проблемы вентиляторами, когда лопасти что-то цепляют. У самого такое пару раз было, но после тряски ноутбука прошло.

Снимаются довольно легко (плату не нужно снимать, только заднюю крышку и пару винтиков). Разбирать не рискнул, пока работают нормально:

Купить на Aliexpress (искать): https://fas.st/e_-KF

Материнская плата отдельно

Еще фото

Шлейф сенсорной панели (тачпада). Если перестал работать (в диспетчере ошибка 43) переподключите его, может отходить контакт.

Видео платы в 4K

Кому нужно еще более подробно рассмотреть плату, то вот еще и видосик:
