Проверка мультиметром TL431 схема (test circuit tl431)

Схема для проверки TL431

На выходе должно быть около 2.5В, при входном напряжении до 36В.

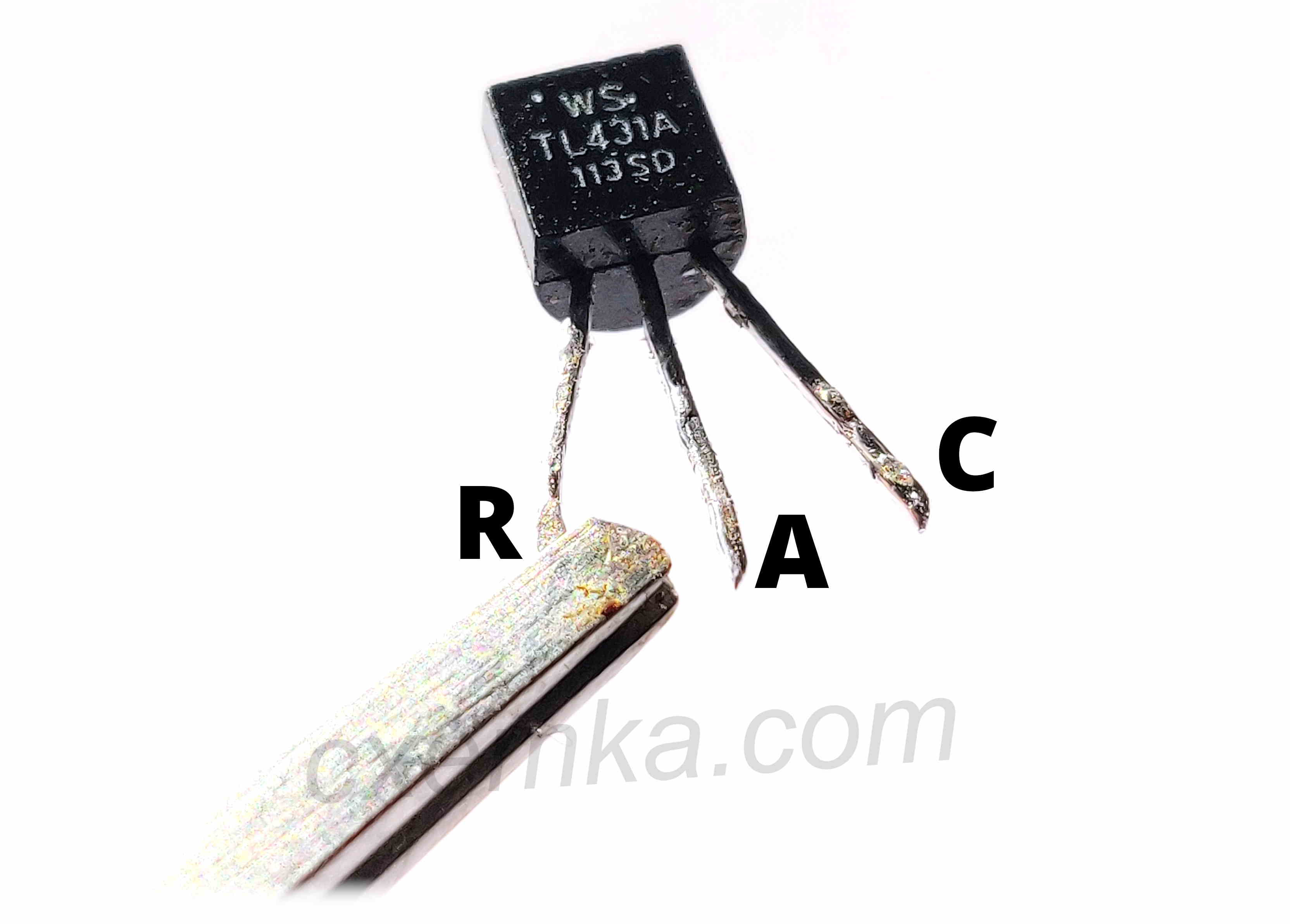

Назначение выводов TL431 (от TI)

У других производителей может отличаться.

Посмотреть техническую документацию: tl431_ti.pdf

Купить на Aliexpress

🏷️ TL431 TO-92  (1.18💲/50pcs): https://ali.ski/Lejt8
🏷️ 10pcs/lot TL431ACLP (0.19💲/10pcs): https://ali.ski/hWsOVW
🏷️ 50PCS TL431 431 CJ431 (1.12💲/50pcs): https://ali.ski/VbisY

Проверка микросхемы-источника опорного напряжения TL431

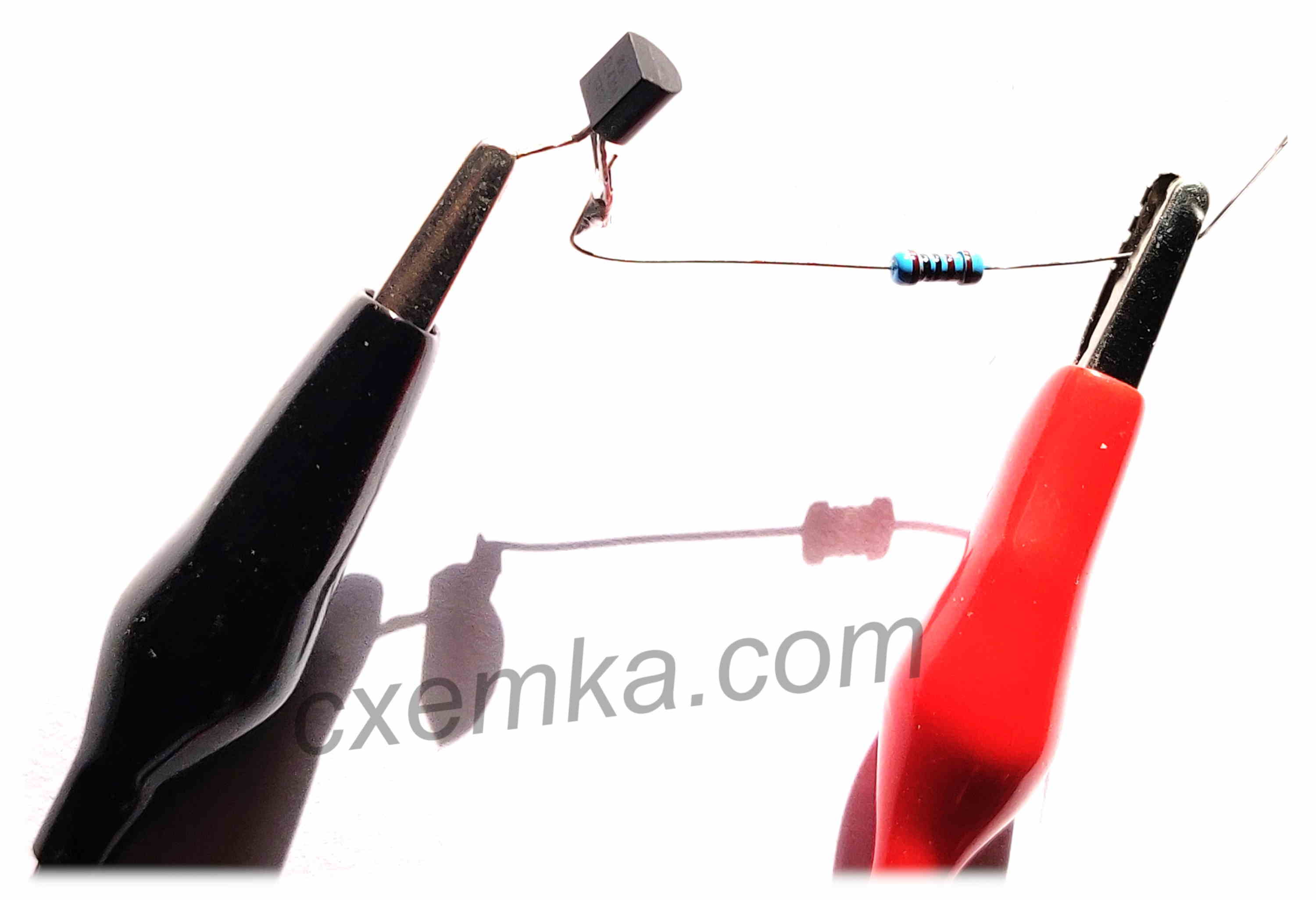

Сборка схемы

Входное напряжение

Наибольшее входное напряжение 36В, наименьшее должно быть более 2.5В.

Выходное напряжение

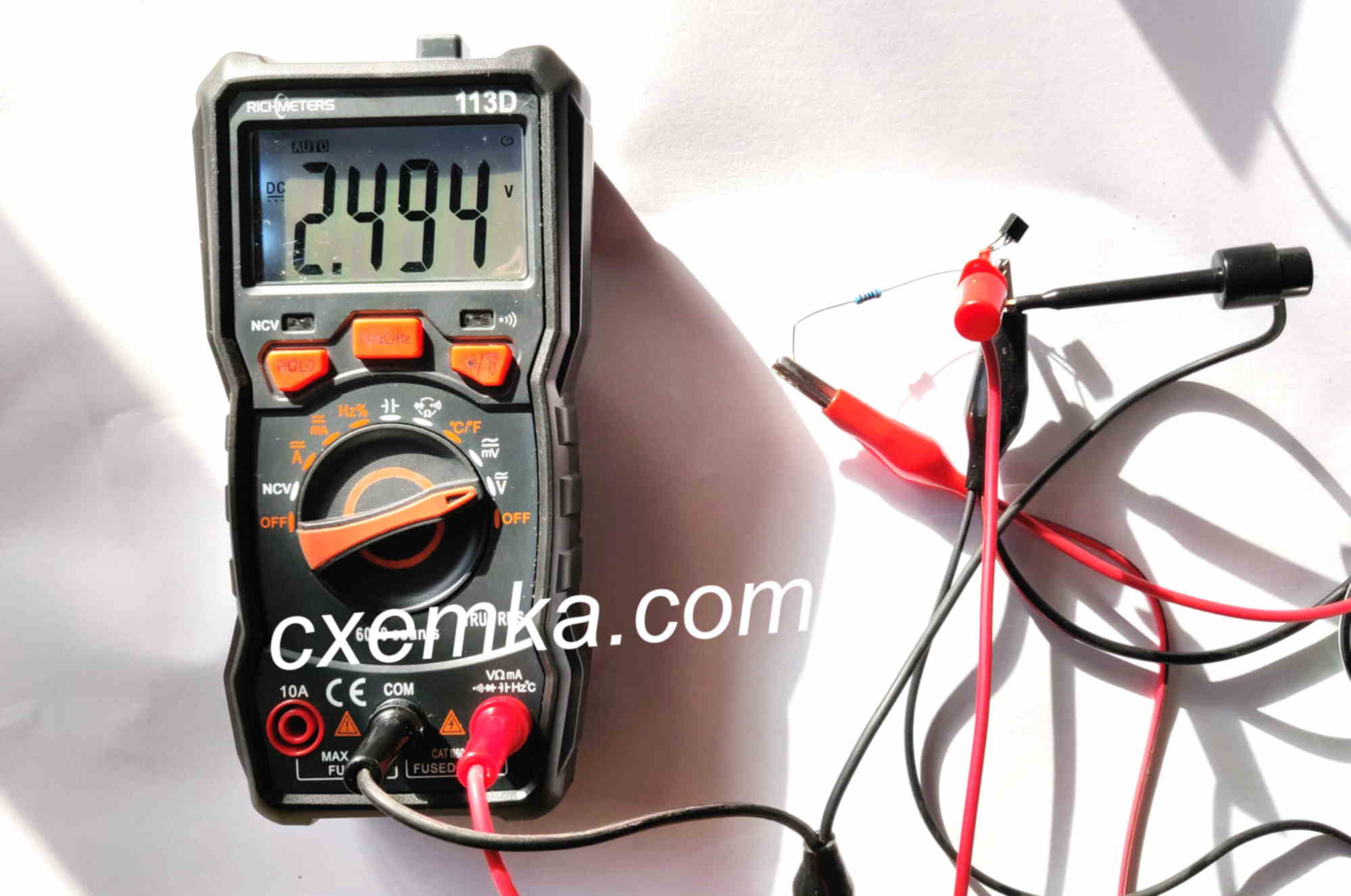

Очень четко, учитывая погрешности измерительного прибора и микросхемы 2.494 В на выходе при типичном 2495 мВ.
