Как менять свойства сразу нескольких выводов (падов) в KiCad

Предисловие

При редактировании существующих посадочных мест, да и при создании новых часто нужно массово изменять свойства посадочных мест для выводов (pads, падов), понятное дело, что вручную делать для каждого это трудозатратно, да и не нужно, потому что в KiCad есть строенные функции для автоматизации этого:

Как сделать?

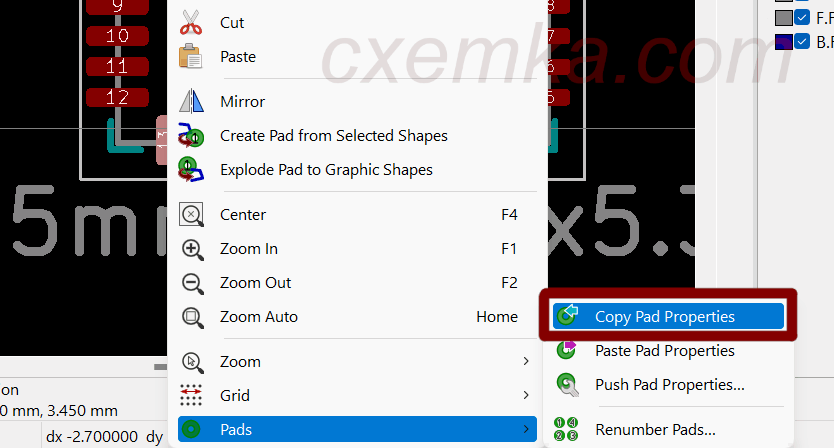

1) Выделить один вывод (pad), нажать ПКМ, В высветимшемся меню копируем свойства: Pads -> Copy Pad Properties

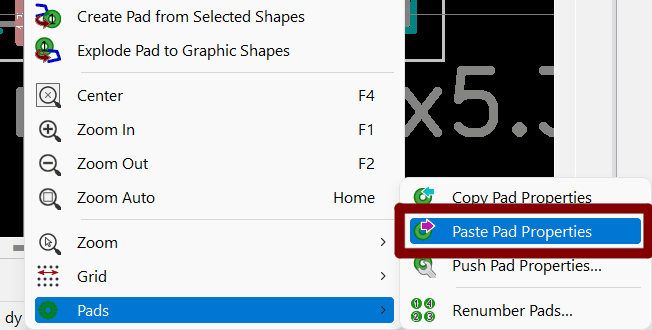

3) Выделить необходимые для изменения выводы, ПКМ и вставить ранее скопированные свойства: Pads -> Paste Pad Properties

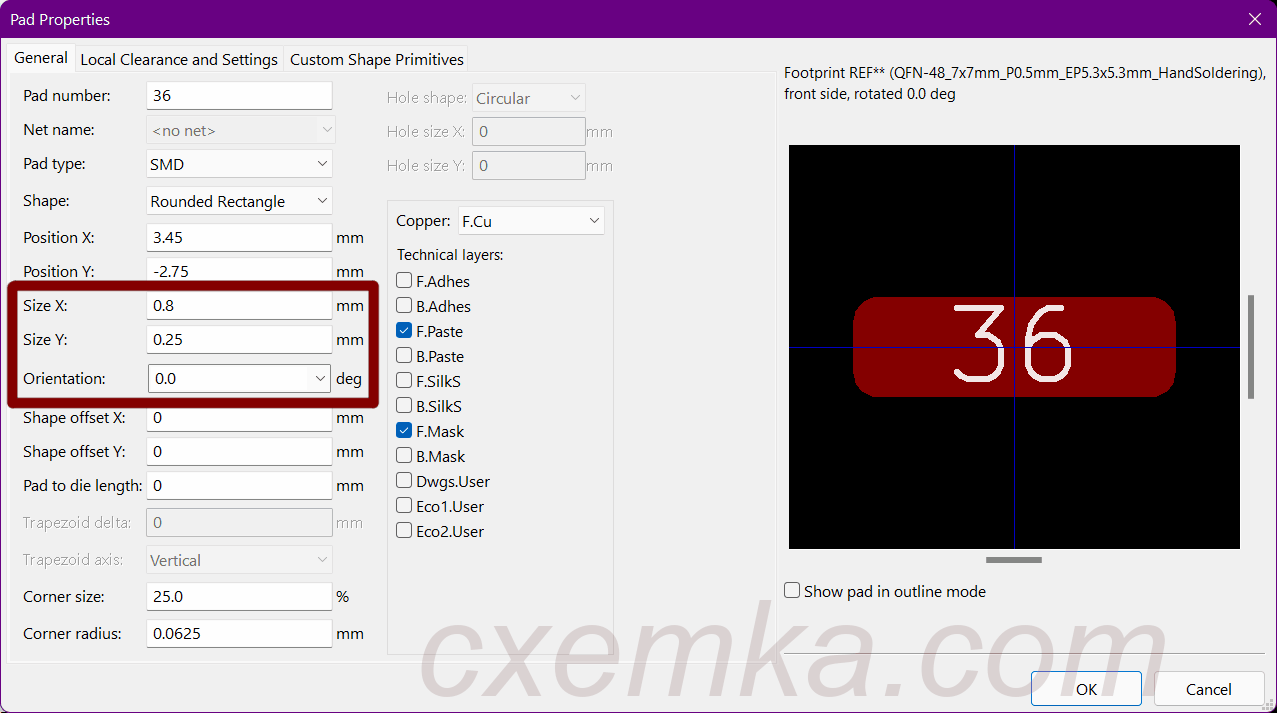

Подробнее:

Получившееся посадочное место легко и главное быстро получилось сделать:

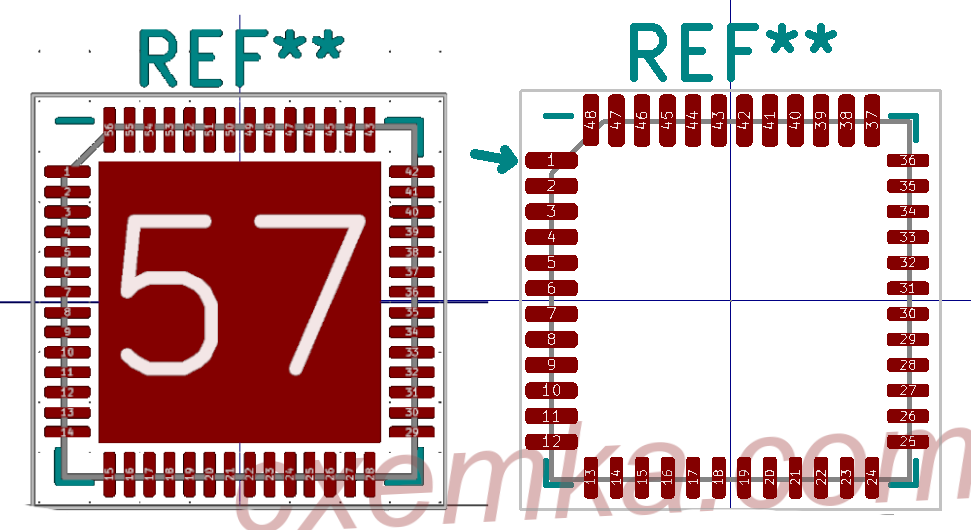

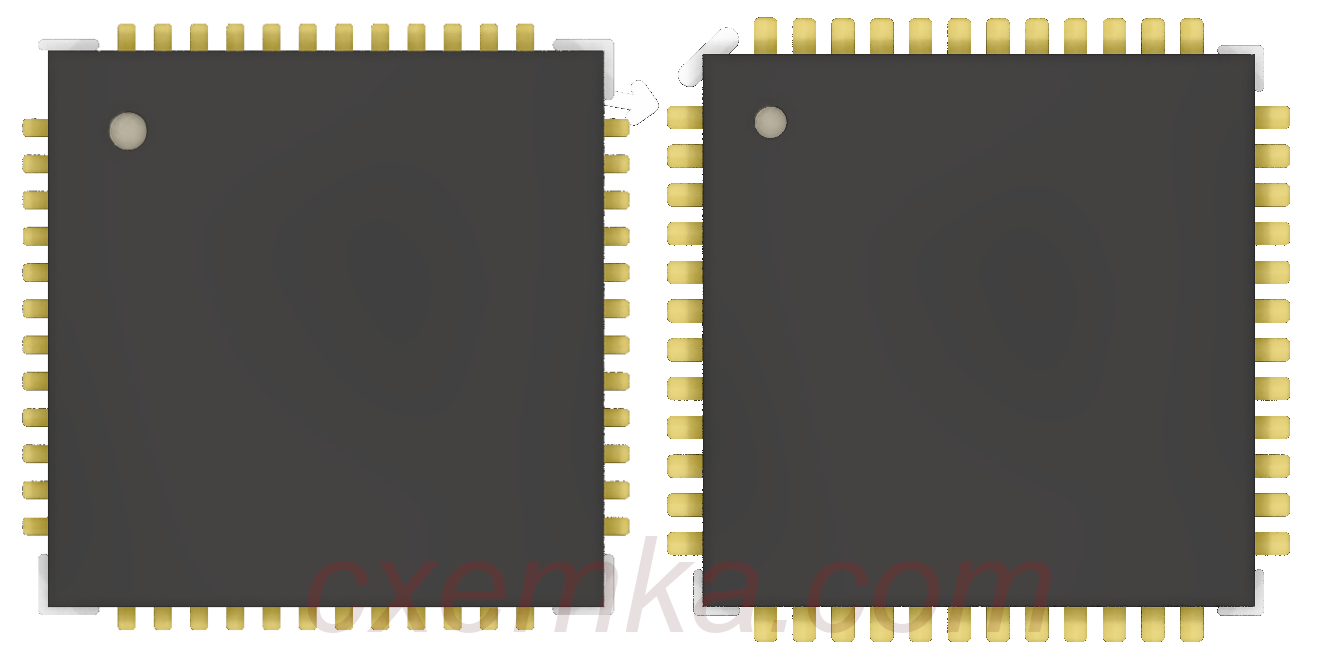

Сравнение

В процессе изменения:

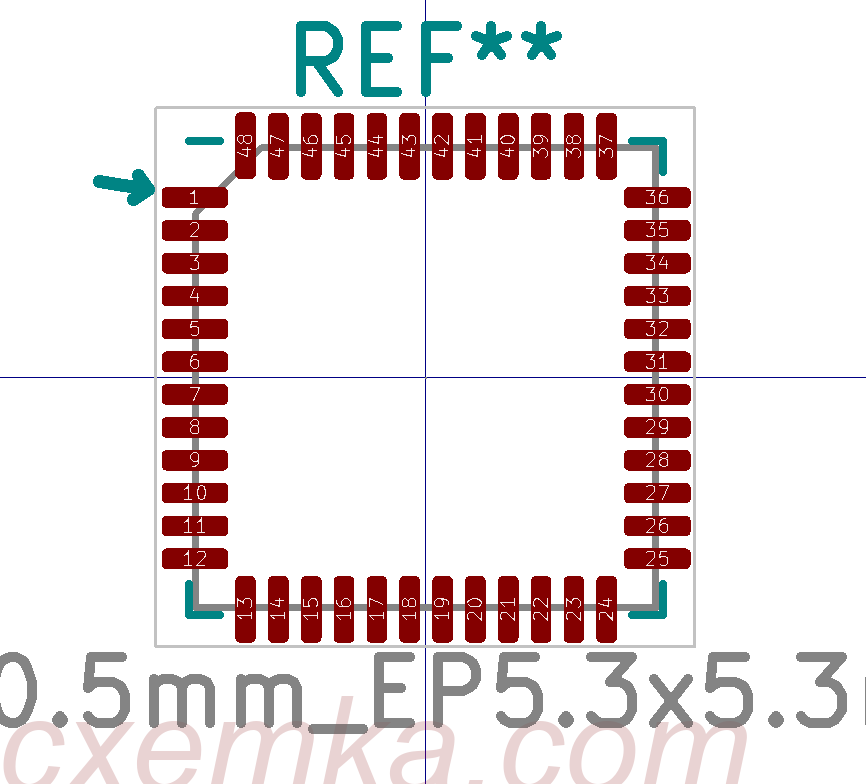

Получившийся результат

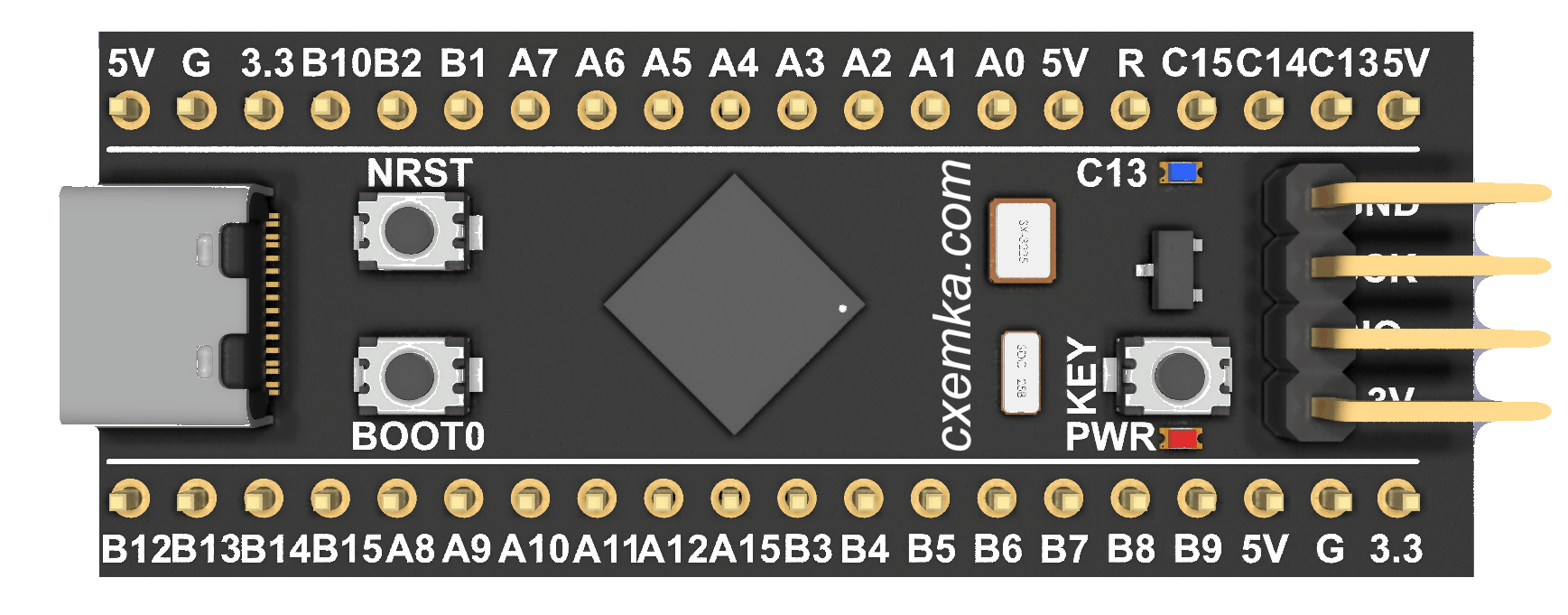

Что за микроконтроллер?

Черная плата с микроконтроллером STM32F401/STM32F411 и USB Type-C на борту.
